دانلود بررسی AUTOCAD و EPLAN
دانلود بررسی تخصصی تفاوت اتوکد و ای پلن
در نرم افزار اتوکد اگر یک تجهیز به طور مثال با نام MCB1 استفاده شده باشد در صورتی که در جای دیگری در نقشه هم یک کلید مینیاتوری استفاده کرده باشیم و نام آن را هم به دلیل فراموش کردن MCB1 بگذاریم، نرم افزار هیچ خطایی اعلام نمی کند و یا کلا به هیچ روشی به ما اعلام نمی کند که در جای دیگری هم چنین تجهیزی داریم و شماره تکراری نزنیم، به همین دلیل هم کسانی که در طراحی نقشه از اتوکد استفاده می کنند به خصوص وقتی حجم نقشه بالا می رود دائما هر تجهیزی که در مدار قرار می دهند باید به عقب برگردند و ببینند شماره قبلی چه عددی بوده قطعا نیازی به توضیح بیشتر نیست که این عملیات چقدر وقت گیر ، خسته کننده و ایجاد کننده اشتباه است !!!!

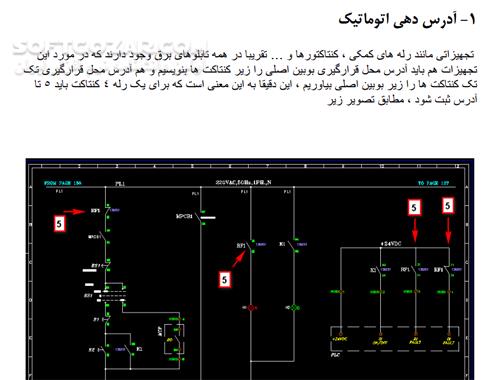

در نرم افزار EPLAN اما به غیر توانایی مرتب سازی اتوماتیک شماره تجهیزات، اگر در مراحل ترسیم نقشه یک تجهیزی را به یک شماره تکراری در مدار قرار دهیم بلافاصله آدرس تجهیز اول که همان شماره را داشته در زیر آن نمایان می شود و مشخص می گردد که آن شماره در مدار استفاده شده است این عمل در روند نقشه کشی به کاهش خطاهای شخص طراح خیلی کمک خواهد کرد
