در این کتاب شما با نرم افزار OrCAD Capture آشنا می شوید.
این کتاب شامل فصول زیر است:

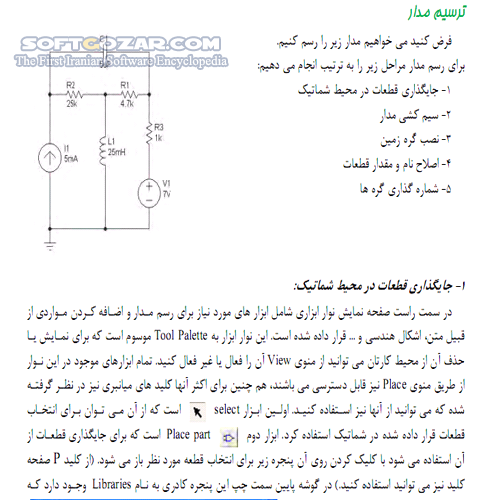

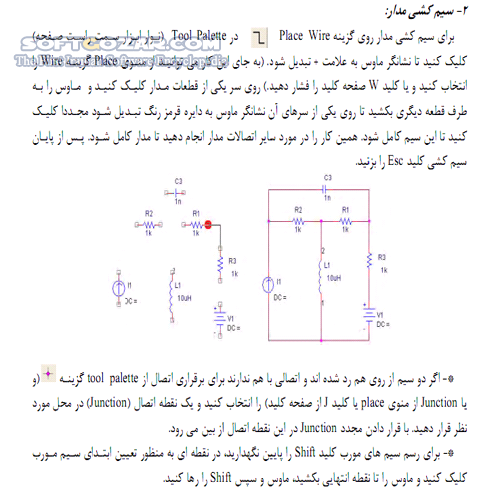

ایجاد پروژه و ترسیم مدار
تحلیل نقطه کار DC
تحلیل جاروب DC

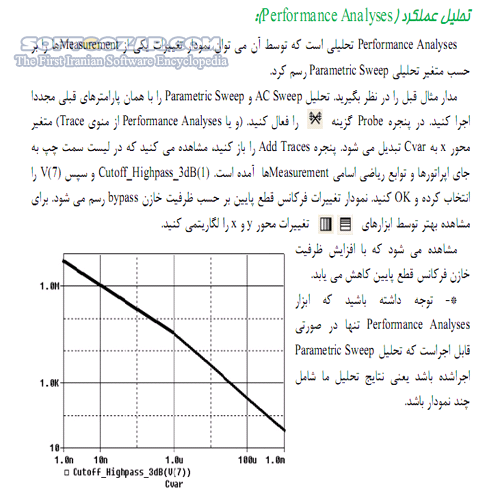

تحلیل حوزه فرکانس
تحلیل حوزه زمان
بلوک های ABM
تحلیل مدارات دیجیتال
تحلیل مونت کارلو
ساخت مدل، زیرمدار و قطعه
راهنمای نصب OrCAD10.5
منابع متغیر با زمان
پارامترهای برخی مدل های Pspice
توابع قابل استفاده با Probe
توضیحات بیشتر:
پس از نصب نرم افزار OrCAD می توانید از طریق آدرس زیر برنامه را اجرا کنید:
Start Menu / Programs / OrCad 10.5 / Capture (or Capture CIS)
Start Menu / Programs / OrCad Family Release 9.2 / Capture (or Capture CIS)
اولین کار در Capture ایجاد یک پروژه جدید است . برای این کار از منوی File گزینه New و سپس Project را انتخاب نمایید . با انتخاب Project با کادر زیر مواجه خواهید شد.
در فیلد Name نام پروژه و در Lacation آدرس دایرکتوری مورد نظر را برای ذخیره پروژه وارد کنید. در قسمت میانی Create a New Priject Using چهار گزینه برای انتخاب نوع پروژه وجود دارد:
1) Analog or Mixed A/D
این گزینه برای رسم و تحلیل مدارات آنالوگ و یا دیجیتال می باشد که ما در این راهنما با همین نوع پروژه ها کار می کمنیم .
2) PC Board Wizard
امکان رسم مدار و ایجاد PCB در Layout Plus
3) Programmable Logic Wizard
طراحی مدار و ایجاد CPLD یا FPGA
4) Schematic
امکان رسم مدار بدون تحلیل و شبیه سازی
