نرم افزار PDMS محصول شرکت AVEVA ،در زمره کارآمدترین و با قابلیترین نرم افزارهای مدلسازی صنایع نفت، گاز و پتروشیمی در دنیا است که در اکثر کشورها به عنوان اولین انتخاب در مقایسه با نرم افزارهای مشابه مورد استفاده قرار می‌گیرد. همانطور که از نام واژه ترکیبی این نرم افزار پیداست، این برنامه قابلیت طراحی، مدلسازی و مدیریت یک سایت را تا بالاترین حد آن داراست.
توانایی بالای این نرم افزار در مدل کردن تجهیزات سبب انتخاب آن به عنوان نرم افزار اول دنیا در این صنعت گردیده و کاربر بدون نیاز به نرم افزار دیگر، قادر به طراحی و مدلسازی یک Plant می باشد.
از آنجا که این نرم افزار در قسمت مربوط به Database بسیار قوی و با دقت طراحی شده است چنانچه یک پروژه در ابتدا با ساختار مناسب و توسط فرد آشنا به این نرم افزار ایجاد گردد، تا انتهای پروژه کوچکترین دغدغه ای بابت از دست رفتن اطلاعات یا خرابی آنها وجود ندارد.
از جمله نکات مثبت این نرم افزار می توان به همخوانی، ارسال و دریافت فایلها جهت هماهنگی با نرم افزارهای متداول و رایج علم مهندسی است. چنانکه قابلیت همخوانی فایلهای مدلسازی شده در Microstation را داراست و با زبان Visual basic میتوان برای این نرم افزار برنامه‌نویسی کرد، قابلیت خروجی انواع گزارشها با فرمتExcel , Word را دارد و همچنین می توان نقشه های خروجی را با فرمت PLT , DXF , DWG به اتوکد منتقل کرد.
به طور کلی و جهت آشنایی با مهمترین ماژول های نرم افزار و کارآیی آنها به شرح مختصر و عملکرد ماژول های آن می‌پردازیم:
DESIGN
جهت مدلسازی یک واحد فرآیندی از ابتدا تا انتها با دقیقترین و کاملترین جزئیات بکار میرود در این قسمت بخشهای مختلف واحدهای مکانیک، سازه، معماری، عمران و برق و ... با توجه به شرح وظایف هر قسمت را می توان مدلسازی کرد. از جمله مهمترین مواردی که در ماژول Design میتوان انجام داد ، مدلسازی کل Plant ، بررسی برخورد اجزاء مختلف، مشاهده آخرین عملیات انجام شده کاربران، گزارشگیری از مدل و مشاهده نمای کلی plant می باشد.

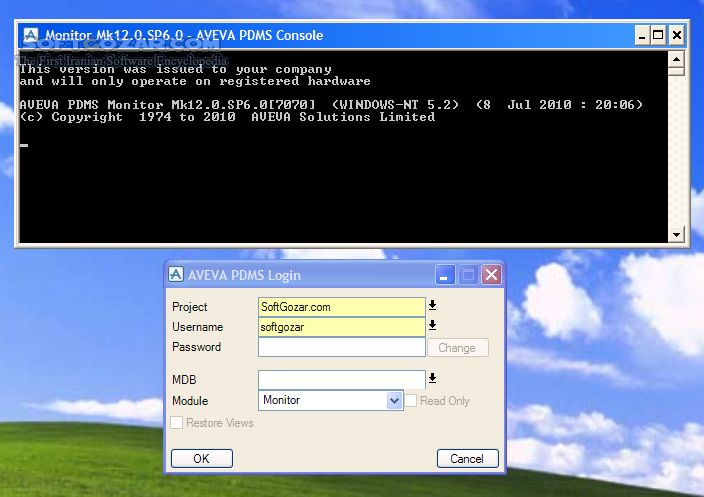

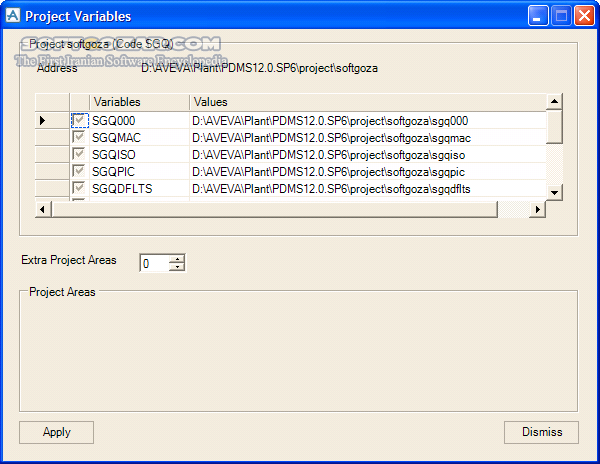

ADMIN
تعریف پروژه، ایجاد بانکهای اطلاعاتی، تعریف کاربران، ایجاد محدوده کاری برای هر کاربر، تعریف password و مدیریت کلی database و نرم افزار از کاربرد های این ماژول است. انتظار میرود که admin یک پروژه بر کلیه قسمتهای مختلف pdms تسلط کافی داشته و توانایی رفع مشکلات کاربران دیگر را داشته باشد.

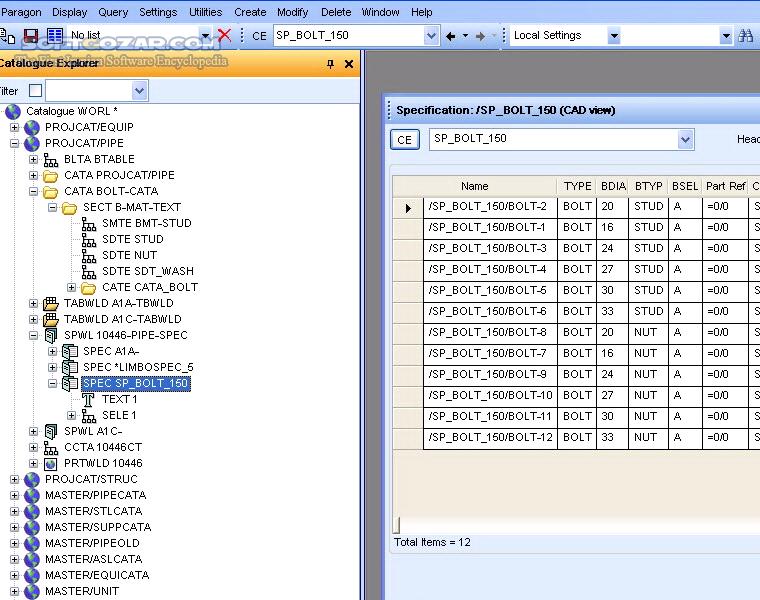

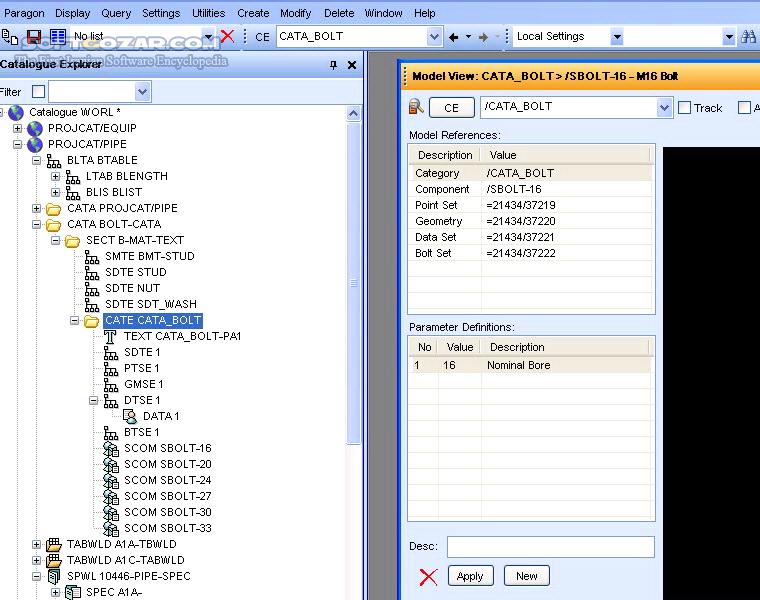

PARAGON , SPECON
جهت تعریف PMS (PIPING MATERIAL SPECIFICATION ) پروژه در بخش PIPING و ایجاد کاتالوگهای مورد نیاز بخشهای, Piping Instrument . Structure و سایر بخشها بکارمی‌رود. به طور کلی المانهایی که توسط واحدهای مختلف در محیط Design استفاده می شوند در ابتدا در محیط Paragon یا Specon براساس استانداردهای طراحی و جداول و داده های پروژه وارد نرم افزار می شوند.
ISODRAFT
برای تهیه نقشه ایزومتریک که از مدارک خروجی از محیط مدل شده استفاده می شود. نقشه های خروجی با نرم افزار اتوکد قابل ویرایش میباشد و در قسمت اجرایی سایت بکار میرود. دراین ماژول تنظیمات کلی برای خروجی نقشه ها و سایز بندی آنها و مدیریت برروی چگونگی فایل خروجی تعریف می شود.
DRAFT
جهت تهیه نماهای مختلف ، نقشههای PLOT PLAN جهت جانمایی تجهیزات و لوله ها یا سایر المانهای موجود در Plant بکار میرود. نقشه های خروجی قابلیت ویرایش در اتوکد را دارند و در فاز ساخت پروژه ها کاربرد فراوانی دارد. در این ماژول تنظیمات کلی خروجی نقشه ها و سایز بندی آنها و مدیریت برروی فایلهای خروجی مانند رنگ, سایز, فونت, محل ذخیره اطلاعات, اندازه گذاریها, ایجاد TAG بر روی تجهیزات و دیگر تنظیمات تعریف می شود.
SPOOLER
جهت تقسیم بندی خطوط Isometric در Shop و در فاز ساخت پروژه کاربرد دارد. بطور کلی نرم افزار PDMS قابلیت تعریف یک پروژه در بالاترین سطح ممکن مدیریت پروژه, مدلسازی کامل واحد فرایندی در تمامی بخشها و خروجی فایل بصورت انواع گزارشگیریها, نقشه ها ومدلهای سه بعدی را داراست.
حداقل سیستم مورد نیاز برای اجرای نرم افزار:
Microsoft Windows XP Pro SP3 or Windows 7 (32- or 64-bit)
2 GHz Intel P4 (2.4 GHz Pentium D recommended)
1 GB DDR RAM (2GB Recommended)
1280x1024 dpi (Dual display recommended)
NTFS System File
100 Mb/sec LAN (Gigabit recommended)
Microsoft ICF disabled (see Workstation Notes below)
Scroll mouse
CD /DVD drive
MS VISIO 2003 SP2 Standard edition (for Plant Diagrams)
Adobe SVG Viewer (for AVEVA P&ID 3D Integrator)
نکاتی در مورد نصب:
AVEVA PDMS 12.0 has been fully tested with .NET version 2.0 and 3.5 in Windows 7
HDD: The use of two SATA-300 RAID HDDs is recommended where projects are stored on the local machine.
Although a full AVEVA PDMS 12.0 software installation requires approximately 750MB of drive space, extra capacity is required if you store project files and databases on the workstation.
Graphics: To view Verified Graphic reports, go to: http://www.aveva.support.com/support/
Firewall: If Microsoft’s Internet Connection Firewall (ICF) is left enabled (default), it must be configured to enable access to the database server and the license server.
GUI: Please note that the AVEVA Design Platform (version 11.6 onwards) requires Arial Unicode MS font for its .NET GUI.
Microsoft Office 2003 or 2007 is required for some functions:
Optimum operation of the AVEVA Design Platform GUI requires Arial Unicode MS font, supplied with Microsoft Office (2000 onwards) and also with Microsoft Office Visio.
Microsoft Office Excel import requires “.NET Programmability Support” enabled when Office is installed. This can be found under “Advanced customization of applications” and installs the Microsoft.Office.Interop.Excel.dll; without this, Excel import will not work.
Microsoft Office Visio 2007 (Standard edition) is required for AVEVA Diagrams and for viewing the Schematic model in AVEVA Schematic 3D Integrator.
Adobe SVG Viewer 3.02 is required for AVEVA Schematic 3D Integrator and AVEVA P&ID Manager. It may be downloaded from: http://www.adobe.com/svg/viewer/install/old.html
به دلیل کامل بودن SP5 و جدید بودن آن همراه SP6.25 اضافه شد.
نکات:
1- این نسخه توسط سافت گذر نصب و با موفقیت کرک شده است.
2- نرم افزار را در مسیر پیش فرض نصب کنید.
3- بعد از نصب و قبل از اجرای نرم افزار فایل موجود در فولدر Crack را اجرا کنید.
4- برنامه به صورتی فشرده شده است که فایلهای خراب دانلود شده امکان Repair را دارا می باشند.
5- نسخه 6.25 امکان پشتیبانی کامل از ویندوز 7 را دارد.
